F40のリハビリを兼ねて、さくっとやろうとしているナスカーですが、一つくらいは遊ばないと面白くありません。

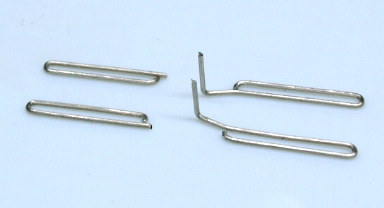

まずは洋白線でこのようなものを作り・・・、

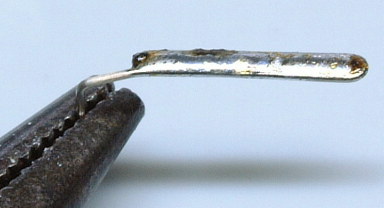

ハンダを盛ります。

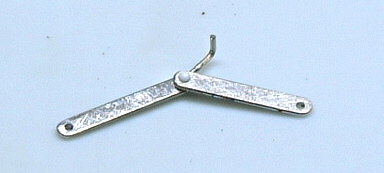

平に削り、両端に穴を開けます。

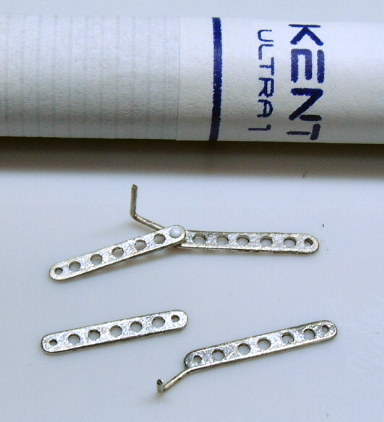

軽め穴を開けます。周囲かっちり中はモチモチ(?)ですから、困難なく開けられます。



この部品は何に使うんでしょうね〜。謎のヒゲもあるし。

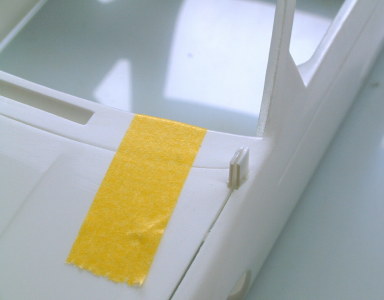

ナスカーのボンネットは外ヒンジらしいので、このようにプラ板で作ります。

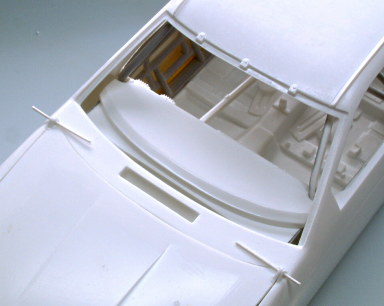

形を整えて、ピンを刺します。

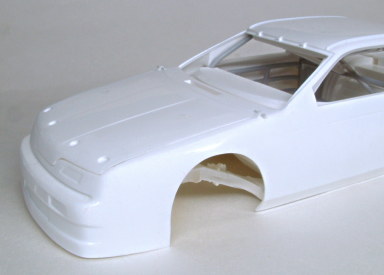

閉じていたボンネットが・・・、
開くと例のパーツが見えてきました。

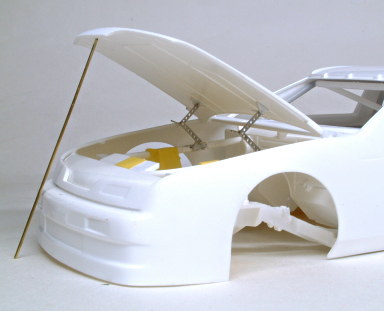

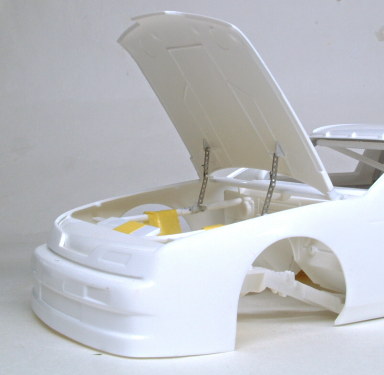

全開。

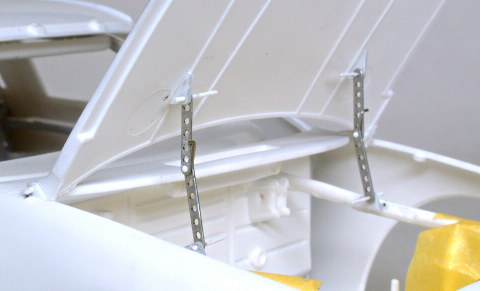

例のパーツはこのようにやや「くの字」状になって止まるようにしました。

「ヒゲ」はそのためのストッパー。開けたボンネットが再び閉じないようにするための仕組みです。

乏しい資料の中で作っていますが、実車でもこのように「くの字」状になっているものがあるようなので、大きく間違ってはいないと思うのですが。
